甘肅蘭州液壓陶瓷泥漿輸漿泵

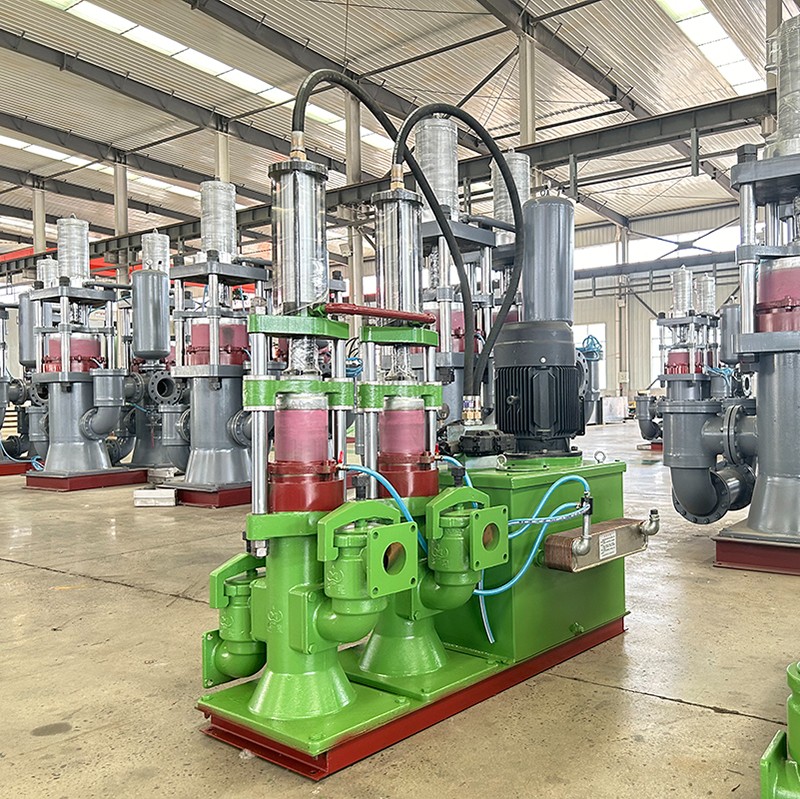

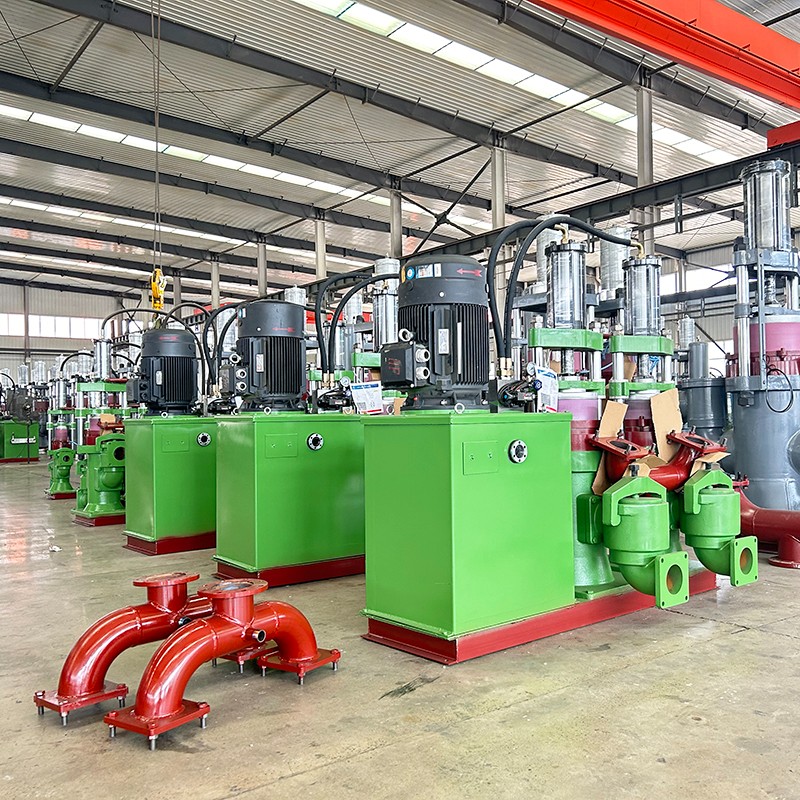

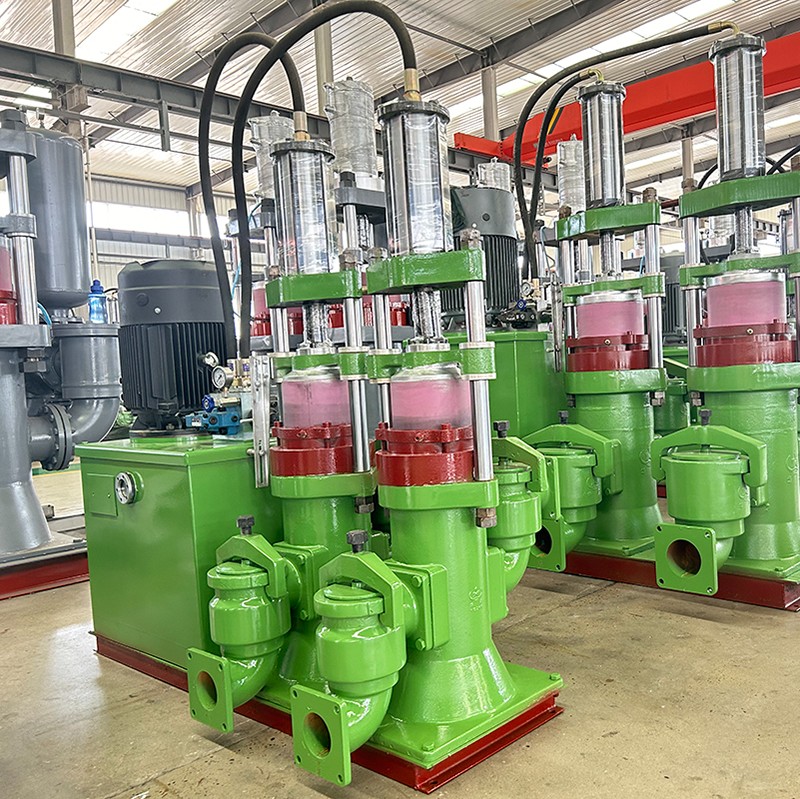

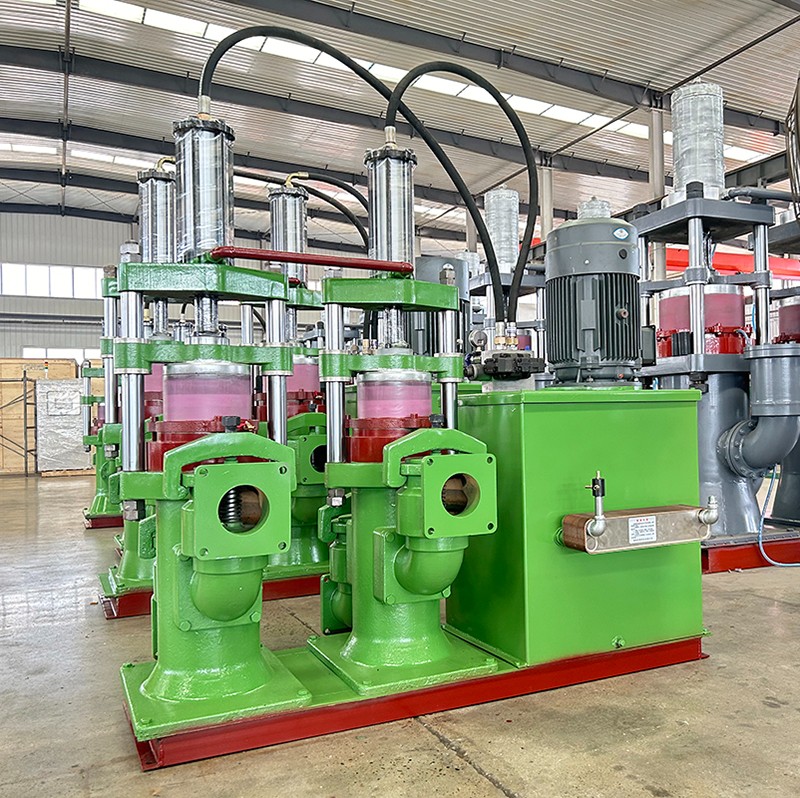

　　一、產品圖片

　　二、產品型號及參數:

　　YBH140-10壓濾機節能陶瓷柱塞泵泥漿泵

流量：10立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：5.5KW，

外形尺寸：1.6*1.2*1.6(米)，

吸排漿管道直徑：φ89/φ76,

重量：0.85噸，

油箱容積：170L

　　YBH200-19壓濾機節能陶瓷柱塞泵泥漿泵

流量：19立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：7.5KW，

外形尺寸：1.7*1.3*1.9(米)，

吸排漿管道直徑：φ108/φ89，

重量：1.1噸，

油箱容積：210L

　　YBH250-30壓濾機節能陶瓷柱塞泵泥漿泵

流量：30立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：11KW，

外形尺寸：1.95*16*2.2(米)，

吸排漿管道直徑：φ133/φ108，

重量：1.63噸，

油箱容積：310L

　　YBH300-40壓濾機節能陶瓷柱塞泵泥漿泵

流量：40立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：15KW，

外形尺寸：2.1*1.8*2.2米)，

吸排漿管道直徑：φ140/φ140，

重量：2.1噸，

油箱容積：310L

　　YBH300J-60壓濾機節能陶瓷柱塞泵泥漿泵

流量：60立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：350mm，

配用電機：18.5KW，

外形尺寸：2.1*1.8*2.5（米)，

吸排漿管道直徑：φ159/φ159，

重量：2.6噸，

油箱容積：390L

　　YBH400-100壓濾機節能陶瓷柱塞泵泥漿泵

流量：100立方/小時，

壓力范圍：0-1.8MPa，

額定壓力：0-15公斤可任意調節，

沖程：350mm，

配用電機：22KW，

外形尺寸：2.48*2.5*2.6（米)，

吸排漿管道直徑：φ180/φ159，

重量：3.8噸，

油箱容積：560L

　　YBH400-120壓濾機節能陶瓷柱塞泵泥漿泵

流量：120立方/小時，

壓力范圍：0-1.5MPa，

額定壓力：0-15公斤可任意調節，

沖程：350mm，

配用電機：30KW，

外形尺寸：2.48*2.5*2.6（米)，

吸排漿管道直徑：φ180/φ159，

重量：3.8噸，

油箱容積：560L

　　YBH500-180壓濾機節能陶瓷柱塞泵泥漿泵

流量：180立方/小時，

壓力范圍：0-1.5MPa，

額定壓力：0-15公斤可任意調節，

沖程：450mm，

配用電機：45KW，

外形尺寸：3.8*2.2*3（米)，

吸排漿管道直徑：DN200/DN200

　　三、產品工作過程

　　液壓陶瓷泥漿輸漿泵(如YB系列液壓陶瓷柱塞泥漿泵)的工作過程主要基于其獨特的設計和構造。以下是其工作過程的概述：

　　液壓驅動系統：液壓陶瓷泥漿輸漿泵由一個小型的液壓站驅動，該液壓站包括電機、油泵、控制閥組件、濾油器等關鍵部件。電機驅動油泵產生高壓油，通過控制閥組件的調節，高壓油被分配到兩個油缸中。

　　雙缸雙作用：兩個油缸交替工作，每個油缸都帶動一個陶瓷柱塞進行往復運動。當一個油缸的活塞向前移動時，其對應的陶瓷柱塞會吸入泥漿;同時，另一個油缸的活塞向后移動，其對應的陶瓷柱塞則排出泥漿。這種交替吸入和排出泥漿的過程實現了泥漿的連續輸送。

　　泥漿輸送：由于油缸的壓力大，輸送的泥漿可以保持較高的壓力(可達2.5MPa)。同時，由于陶瓷柱塞的耐磨、抗腐蝕特性，該泵可以輸送含有固體顆粒的泥漿，固體顆粒的大小一般小于2mm。

　　穩壓系統：為了保持系統的穩定運行，液壓陶瓷泥漿輸漿泵還配備了一個穩壓系統。該系統由一個大容積的穩壓罐和一個皮囊式的蓄能容器構成，用于對系統的壓力沖擊進行穩壓。

　　自動調節：當該泵與壓濾設備配套使用時，它可以自動調節泥漿的輸送壓力和流量。在壓濾機空腔時，泵以大流量快速輸入泥漿;隨著濾餅密度的增加，系統壓力升高，輸送泥漿的速度減慢，進入保壓工作狀態(壓力恒定)，直至壓濾結束。整個過程中，壓力和流量都自動調節匹配。

　　總之，液壓陶瓷泥漿輸漿泵通過其獨特的液壓驅動系統、雙缸雙作用機制、泥漿輸送能力、穩壓系統以及自動調節功能，實現了高效、穩定的泥漿輸送過程。

　　四、產品優勢:

　　液壓陶瓷泥漿輸漿泵的產品優勢主要體現在以下幾個方面：

　　高效性：

　　液壓驅動：液壓陶瓷泥漿輸漿泵采用液壓驅動，能夠提供強大的動力，使其在短時間內完成大量的輸送工作。

　　高效設計：泵的設計使其在運行過程中保持了較高的效率，減少了能源消耗。

　　可靠性：

　　優質材料：采用高性能技術陶瓷材料作為柱塞，這種材料硬度高、耐磨、耐高溫、耐腐蝕，保證了泵的長期穩定運行。

　　精密加工：內腔表面與柱塞表面配合采用先進的高精度內外圓磨床加工至鏡面，外表面振動拋光，確保了密封性和耐磨性。

　　結構簡單：泵體結構精細，方便拆卸和維護，減少了因設備故障導致的停工時間。

　　耐用性：

　　耐磨材料：陶瓷柱塞和密封件等關鍵部件經過精心設計和制造，能夠在各種惡劣的工作環境中長時間穩定運行。

　　耐腐蝕性能：經過耐腐蝕、耐酸堿度安全性能檢測，各項指標均已達到國外同類產品水平。

　　操作便捷：

　　自動調節：泵能根據實際工況自動調節輸出流量和壓力，無需人工頻繁干預。

　　維護保養方便：簡單的結構設計和易于拆卸的部件使得泵的維護保養變得輕松快捷。

　　低噪音：

　　好的設計：泵在運行過程中產生的噪音較低，為工作環境提供了更舒適的條件。

　　經濟性：

　　高效能低能耗：高效的設計使得泵在運行過程中能耗較低，降低了使用成本。

　　長壽命：陶瓷柱塞等關鍵部件的耐磨性和耐腐蝕性使得泵的使用壽命長，減少了更換部件的頻率和費用。

　　綜上所述，液壓陶瓷泥漿輸漿泵以其高效、可靠、耐用、操作便捷、低噪音和經濟性等優勢在工業領域中得到了廣泛應用。

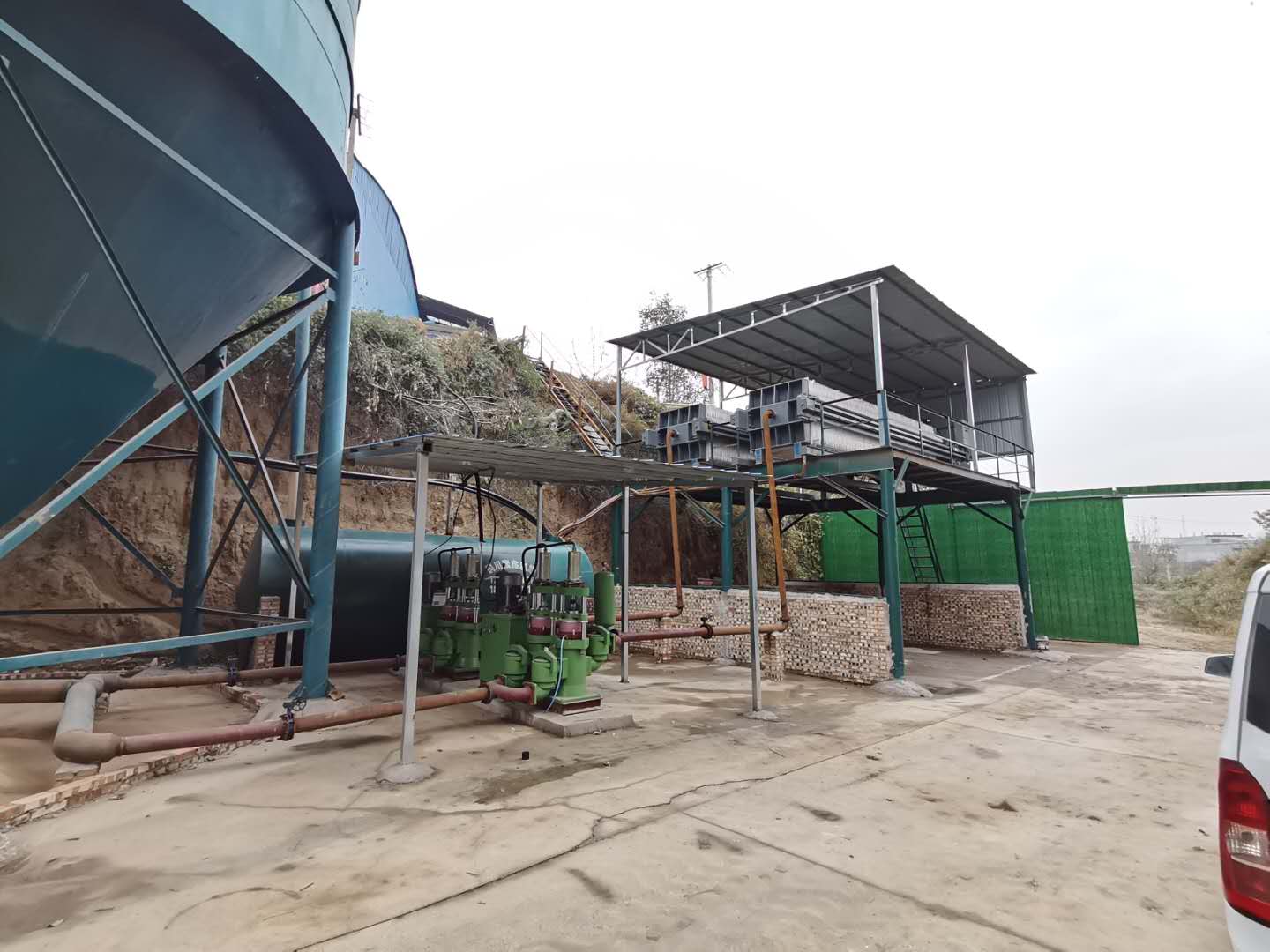

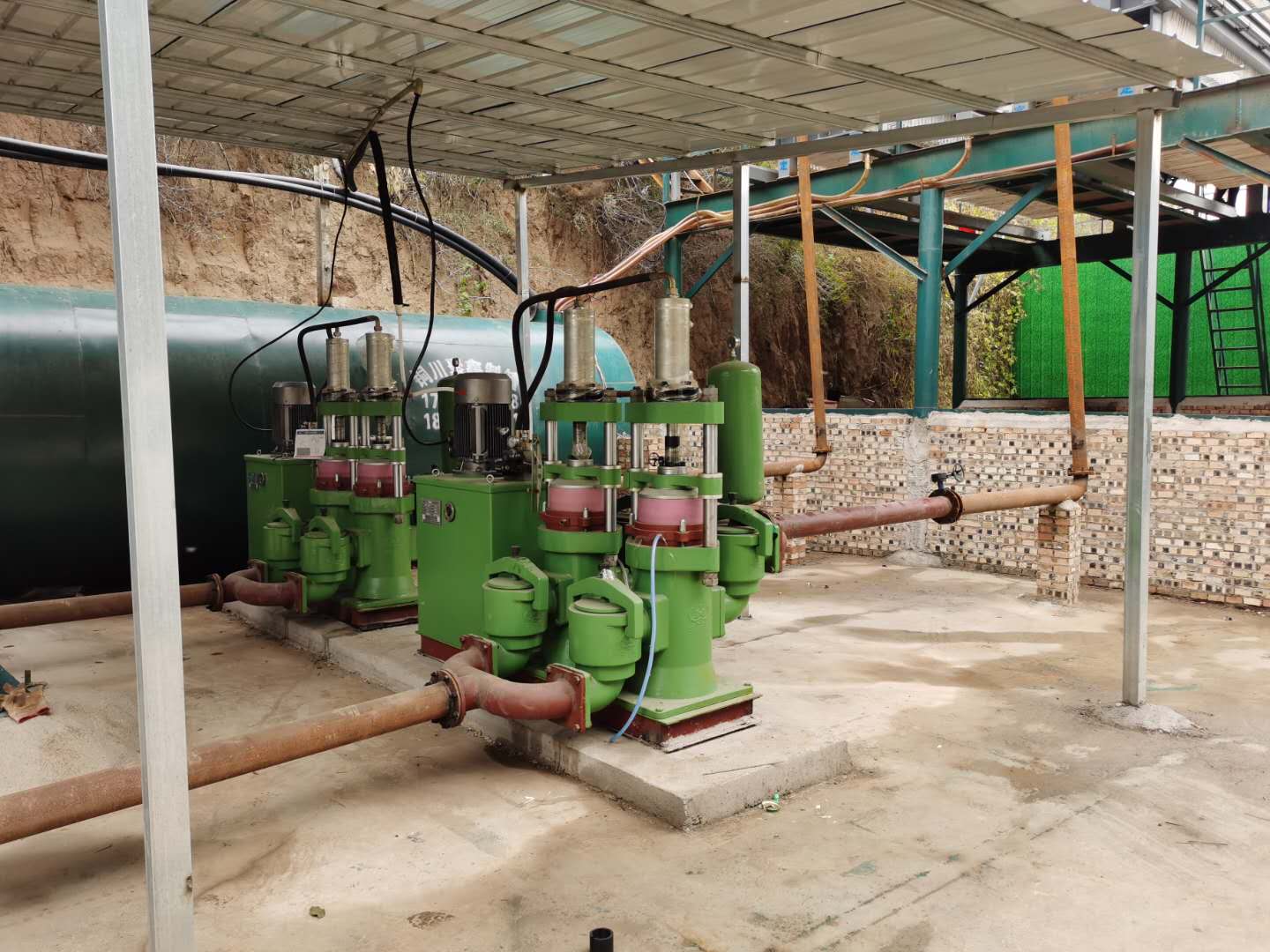

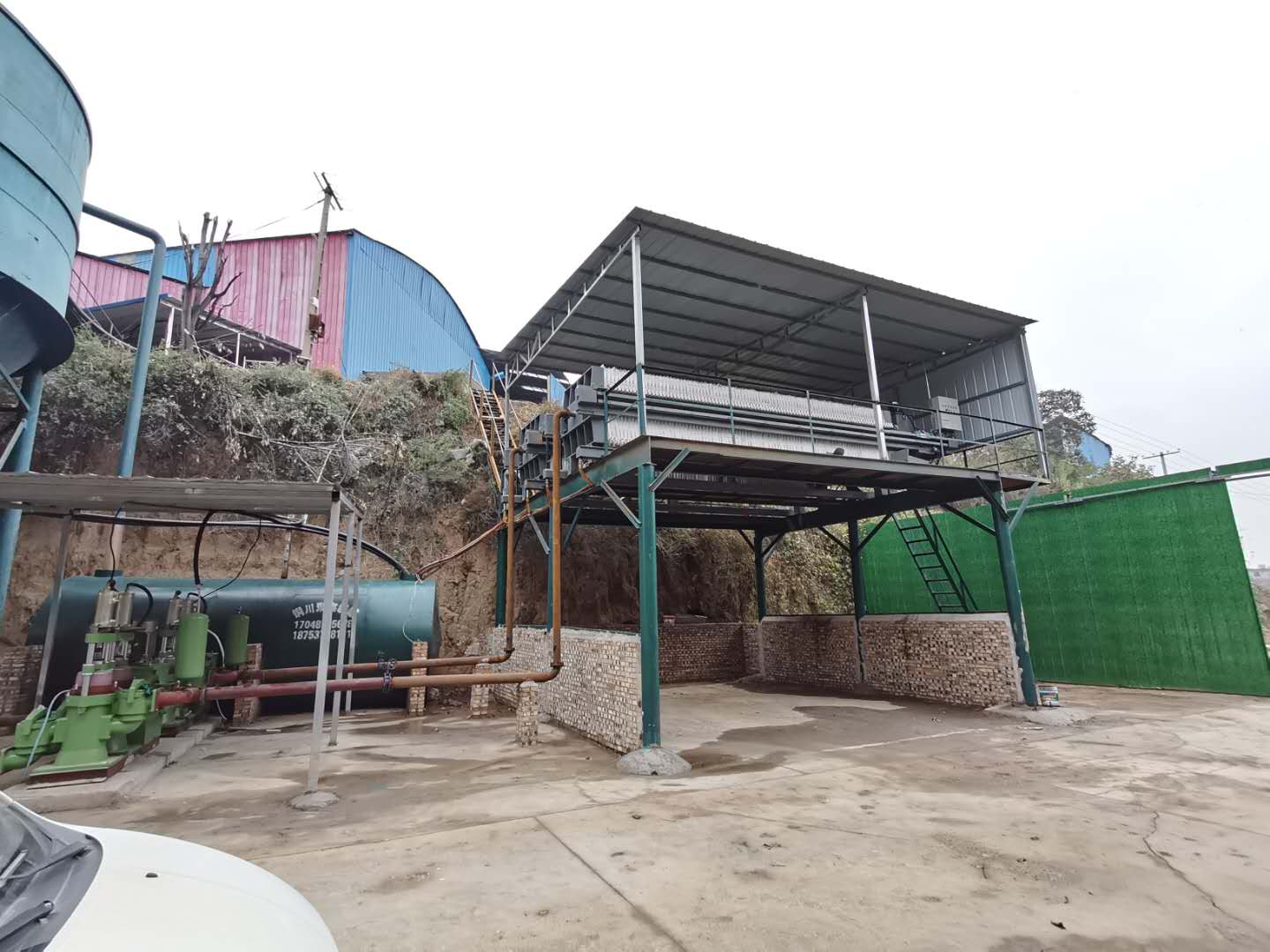

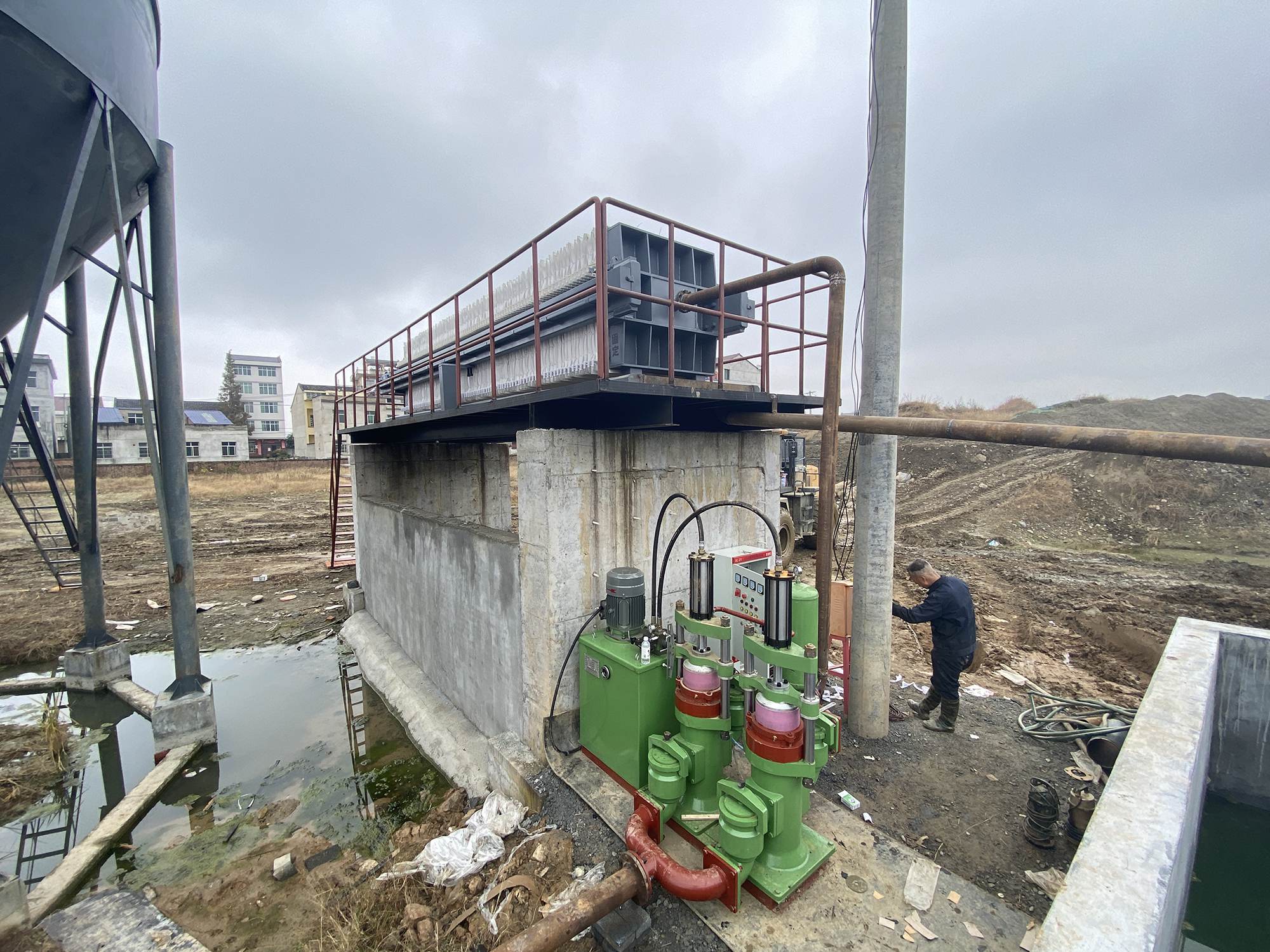

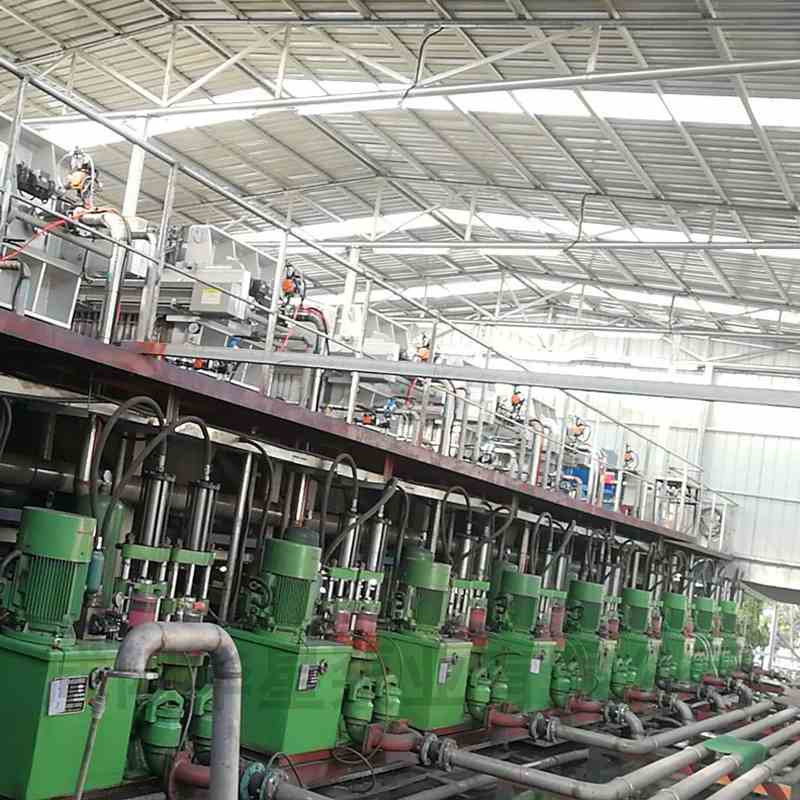

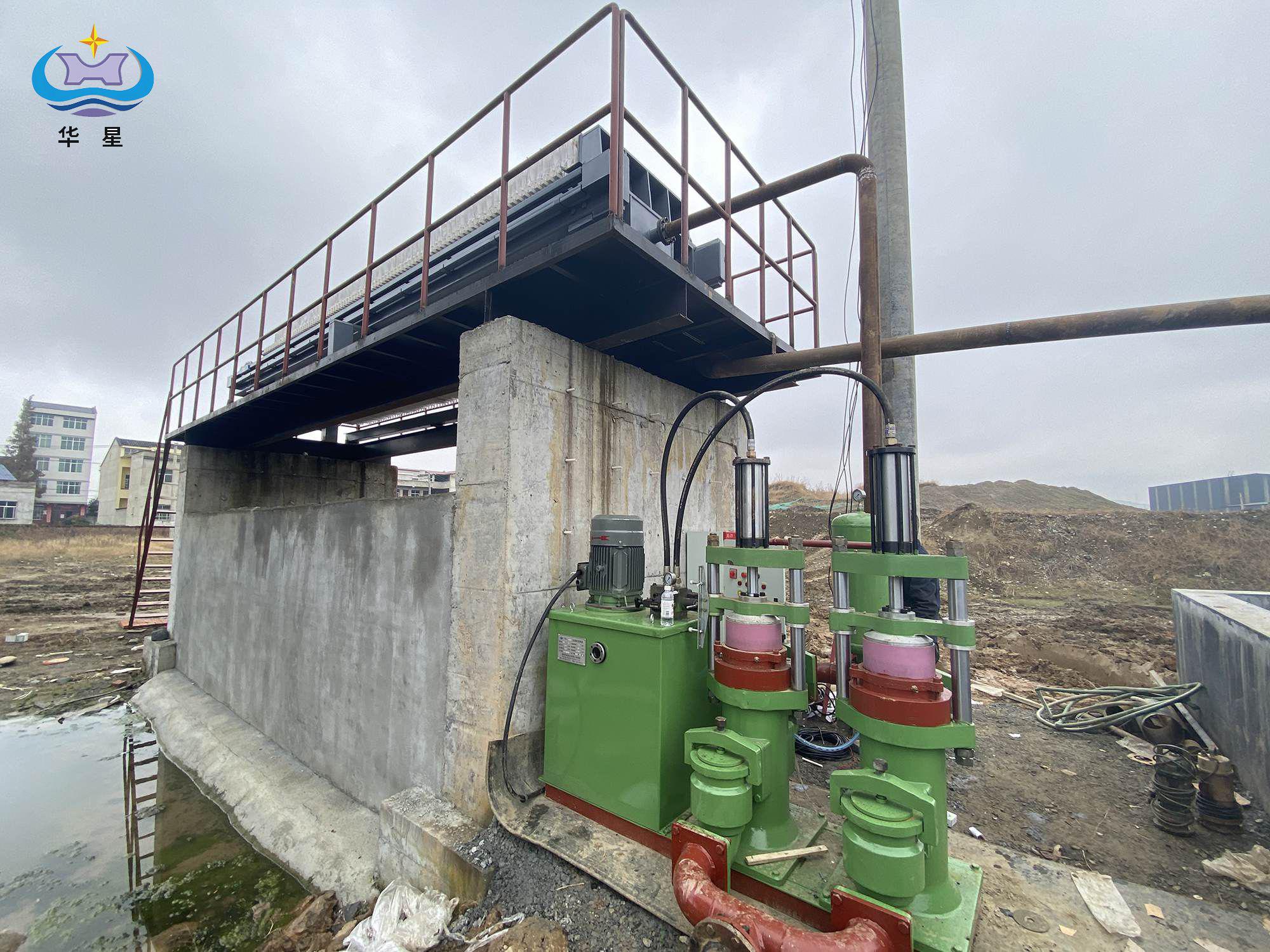

　　五、產品客戶案例
